Zusammenbau 2. Schritt
Zusammenbau 2. Schritt |
|
|
|
|
|

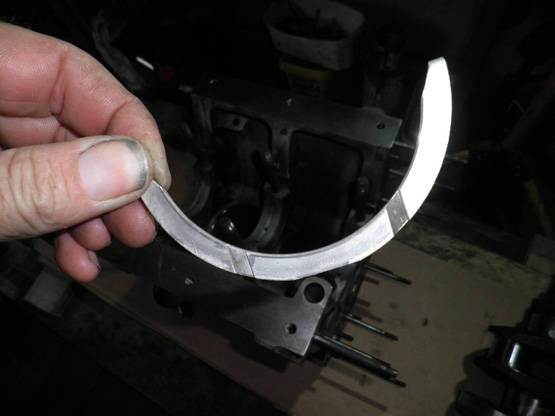

Als nächstes haben wir die Axialführungen. Diese sind ganz wichtig , dass wenn man auf die Kupplung steigt die Kurbelwelle sich nicht bewegen kann nach linke und rechts. |
|
|

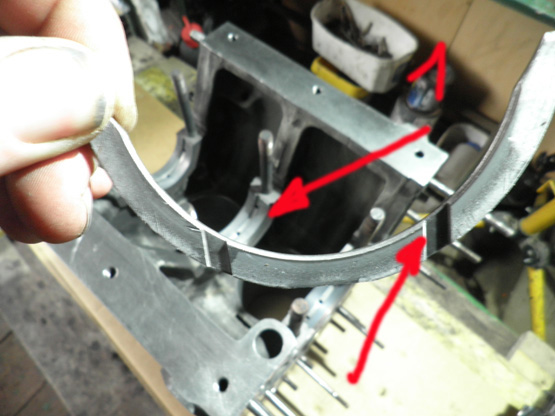

Die Axialführungen gehören seitlich rein an den Hauptlagerböcken am Bild (1 ) Die 2 Kerben die man sieht am Bild ( Pfeil ) gehören Kurbelwellenseitig. |
|
|

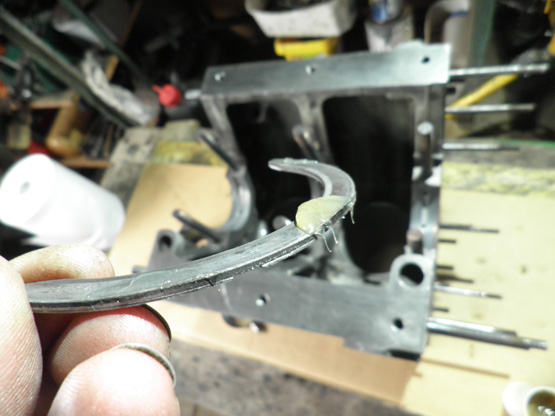

Es gibt 2 Möglichkeiten diese reinzubauen. Die erste ist an der Innenseite einen kleinen Fetthaufen raufgeben und dann reinkleben. |
|
|

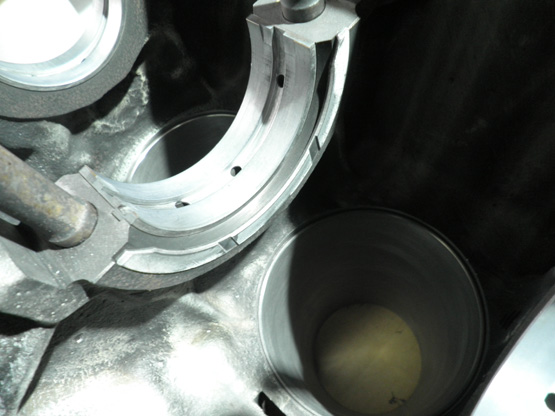

Schaut dann so aus. |
|
|

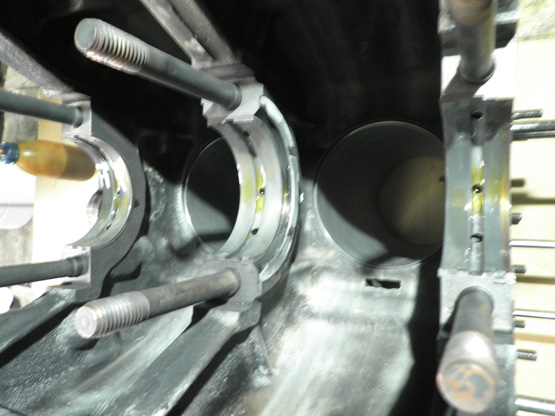

Lagerflächen gut einölen und die Kurbelwelle einheben. Aber aufpassen dass die Kurbelwelle richtig drinnen ist. Das Zahnrad vorne . |
|
|

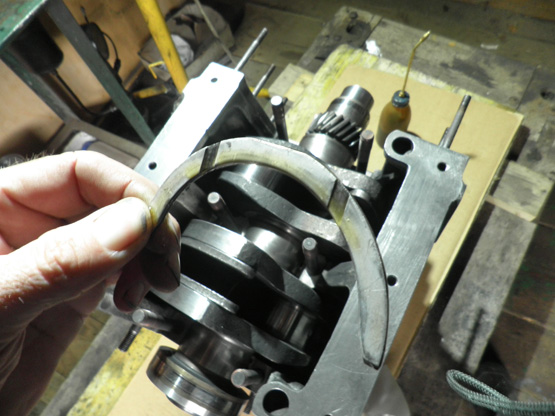

Zweite möglichkeit ist die Kurbelwelle reinheben die Axialführungen nehmen einölen darauf achten dass die Ausnehmungen Kurbelwellenseitig sind. |
|
|

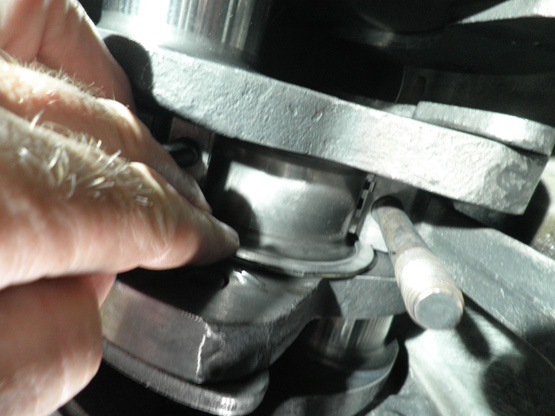

Die Axialführungen dann Reinschieben - Drehen wie am Bild . |
|
|

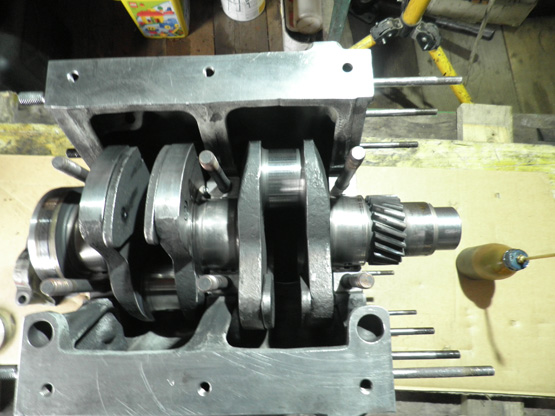

So siehts dann aus Kurbelwelle drinnen untere Axialführungen auch drinnen. |
