Zusammenbau Schritt 4 |
|
Über das Montieren der Kolben auf die Pleuelstange befasse ich mich hier nicht so genau dies habe ich schon in einem anderen Kapitel in meiner HP befasst. Dies ist bei allen Motoren gleich.
|
|
 |

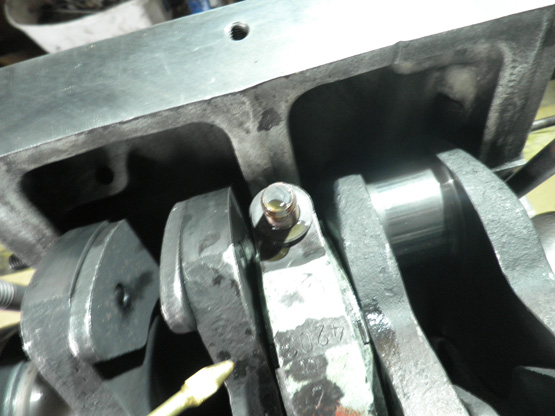

Die Beilagen drauf an den Reibflächen und beim Gewinde leicht geölt . Darauf achten, dass dies gehärtete und geschliffene Beilagen sind. |
 |

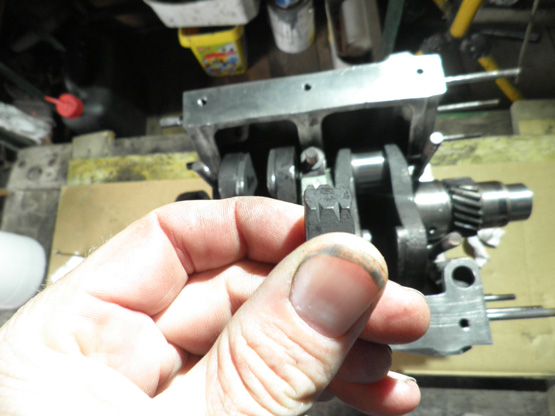

Die Muttern haben 2 Einkerbungen . |
 |

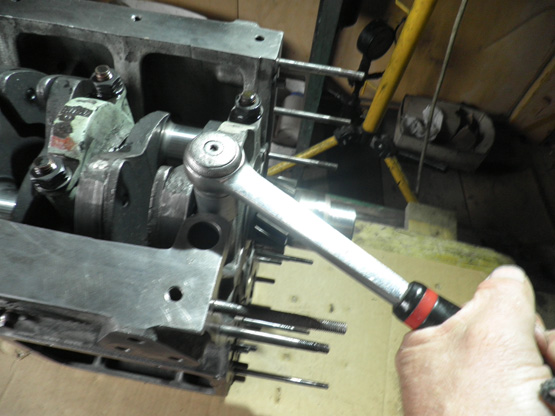

Mit der Ratsche gut festgezogen alle Lagerböcke |
 |

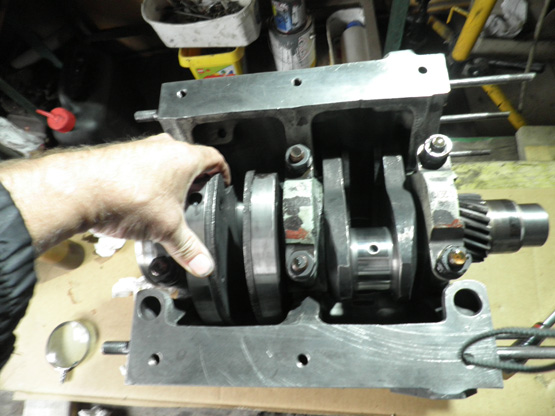

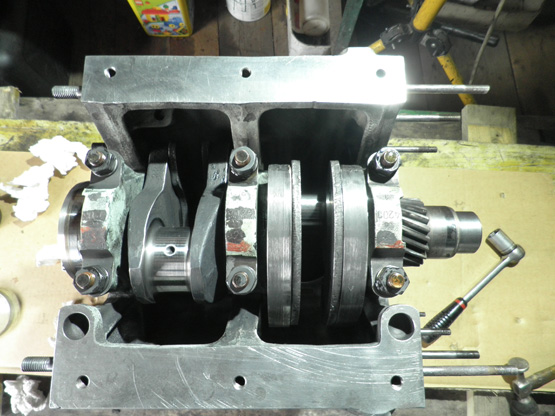

Jetzt probiert man ob sich die Kurbelwelle leicht drehen läßt und
Axial kein Spiel hat. Ist dies der Fall zieht man die
Hauptlagerschrauben dann fest. Der Anzugsdrehmoment für die Schrauben beträgt 16 - 17 Kp. |
 |

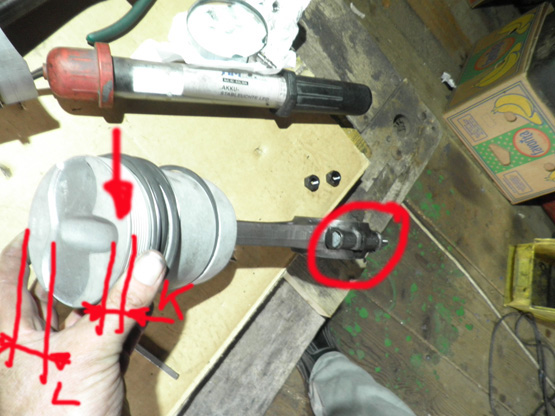

Jetzt passts.beginnen wir nun mit dem Einbau der Kolben. |
 |

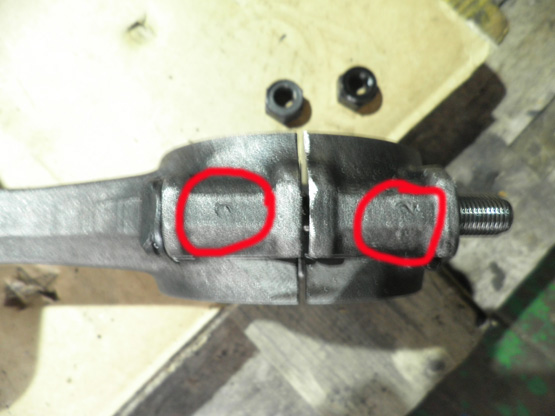

Was wir auch bei den Peuel haben ist die Nummerierung. Kühlerseitig beginnt es mit 1. Die Nummer müssen sich beim Einbau dort befinden wo im Guß die Nummern eingeschlagen sind von den Hauptlagern also Einspritzpumpenseitig. |
 |
Mein Schneidöl welches ist verwende.Übrigens : Ich schneide immer die
Gewinde nach bei Schrauben die schwer gehen und die Schrauben und Gewinde
bei der Druckplatte. Man kann sich viel Ärger ersparen . Andere gebrauchte Schraube genommen und das Problem ist auch erledigt Habe ja genug auf Lager. Von neuen Nachfertigungen halte ich nichts. |
 |

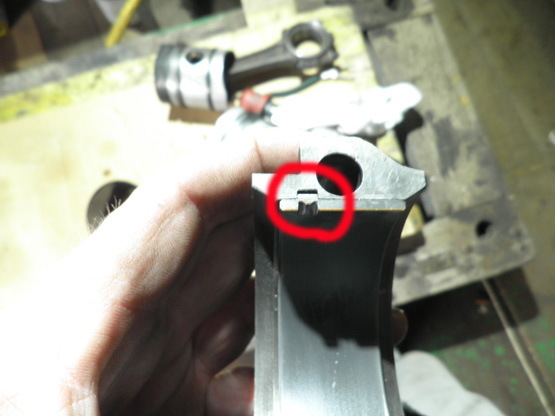

Bei den Pleuellagern ist es gleich wie bei den Hauptlagern die haben auch eine Nase die in die Pleuel und Halbschalen passen muss. |
