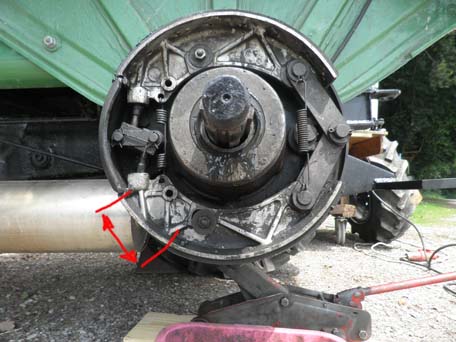

Ganz wichtig ist auch noch zu erwähnen , dass beim der unteren Backe der Belag nicht über die ganze Länge geht . Dies ist ganz wichtig und zwar aus dem Grund dass eine gute Bremswirkung auch beim Rückwärtsfahren erziehlt wird . Diese Backe nemmt man "die abrollende Backe" . Am Bild eingezeichnet . Das fehlende Stück ist immer vorderseitig zum Motor. | |||
|

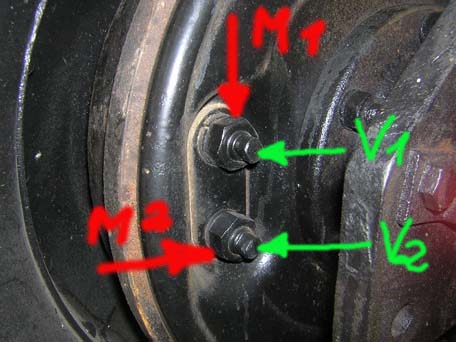

Am Bild stellen wir
die Backen ein. Die Bremstrommel muss montiert sein Es dürfen die Bremsgestänge vom Pedal noch nicht montiert sein . M1 lockern und V1 so lange drehen bis sie fest wird . Jetzt muss man immer wieder probieren die Bremstrommel zu drehen. Man muss die Schraube V1 so lange zurückdrehen bis die Trommel leichtgängig ist und man nur noch ein leichtes Kratzen hört . Man muss auch den Hebel zur Ackerbremse betätigen damit die Backe immer zentriert wird . Ist dies erreicht dies mit der zweiten Schraube wiederholen . Sind die Backen jetzt eingestellt macht man dies auch auf der zweiten Seite . Hat man beide Seiten fertig gibt man die Bremsgestänge zum Pedal wieder drauf und stellt dann mit den gestängen ein dass beide gleichzeitig blokieren. Dies versucht man mit einer Probefahrt . |
||||
|

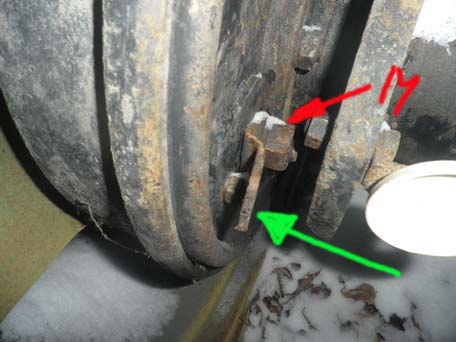

Die neuere Ausführung da
geht man wie folgt vor Die Bremstrommel muss montiert sein . Die Mutter M lockern Achtung eine hat Links die auf der anderen Seite hat rechts Gewinde. Mit dem Hammer auf die Lasche klopfen bis die Trommel blockiert . Ist die Trommel fest klopft man die Lasche langsam zurück bist die Trommel sich wieder dreht und ein leichtes Kratzen von den Belegen man hört . Man muss immer wieder die Ackerbremse betätigen um die Backen zu zentrieren . Passt dies dann die Mutter wieder fixieren und die Gestänge montieren und einstellen dass sie gleichzeitig bremsen . |
|||
|

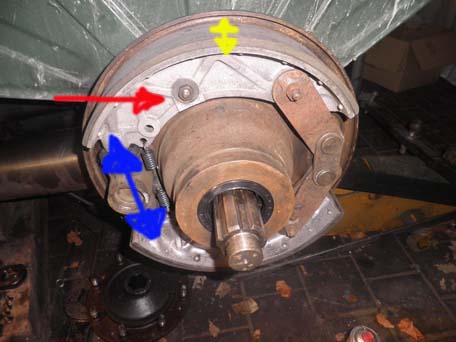

Zum Schluss sei noch bemerkt dass die Schraube mit dem roten Pfeil ganz fest sein muss , dann müssen sich die Backen leicht auseinanderdrücken lassen blauer Pfeil und dürfen auch seitlich kein Spiel haben gelber Pfeil . Haben die Backen seitliches Spiel dann hat man den Effekt dass die Bremsen sofort blockieren mit einem Schlag. man sagt auch sie fangen . |
