Beginn des Zusammenbaues
Als ersten Schritt bauen wir die Kurbelwelle ein
Beginn des Zusammenbaues |
|
Als ersten Schritt bauen wir die Kurbelwelle ein
|
|
|
|

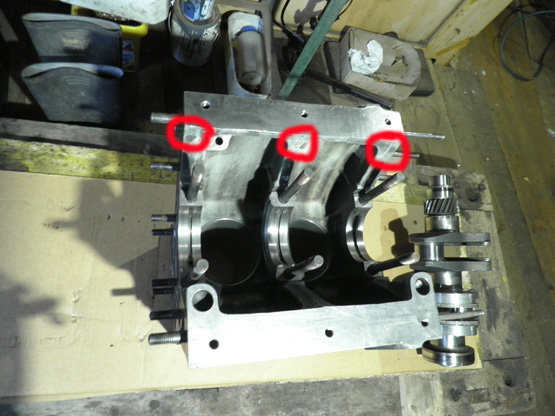

Als erstes betrachten wir die eingeschliffenen Stellen am Motorblock hier Rot eingekreist . |
|
|

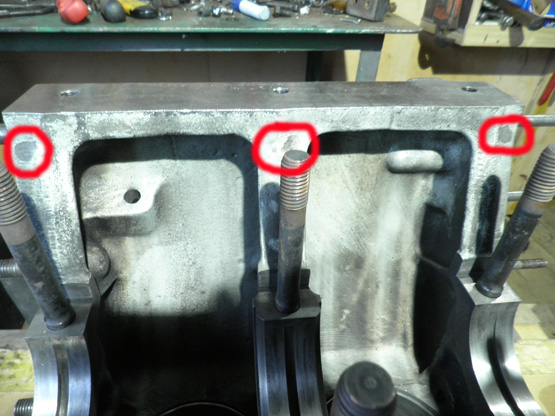

Wenn man den Schliff genau betrachtet sind Nummern eingestanzt . Die Nummer 1 - 3 von vorne Einspritzpumpenseitig beginnend. |
|
|

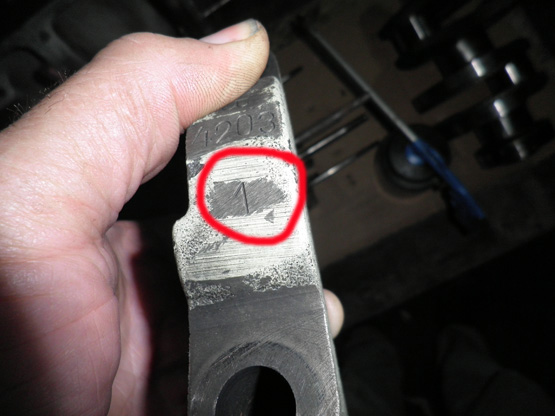

Die gleichen Nummern sind auch bei den Hauptlagerböcken eingeschlagen. |
|
|

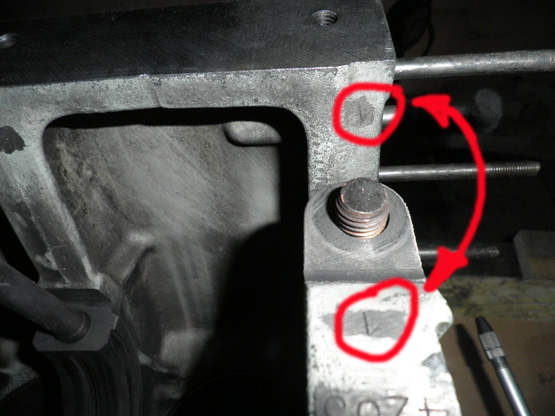

Die Nummern müssen beim Zusammenbau zusammenschauen und passen 1 zu 1 , 2 zu 2 und 3 zu 3 . |
|
|

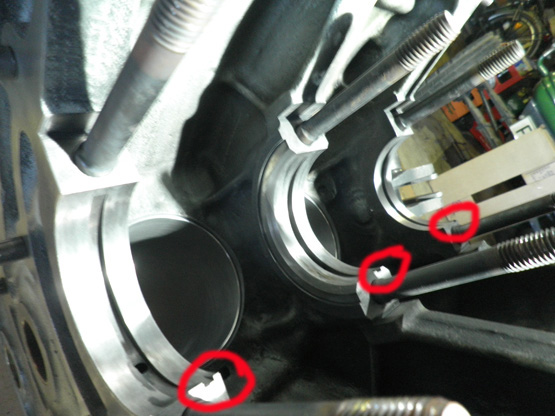

Als nächstes sieht man wenn man die Ausnehmungen betrachtet wo die Lagerschalen rein gehören kleine Nasen eingefräst. |
|
|

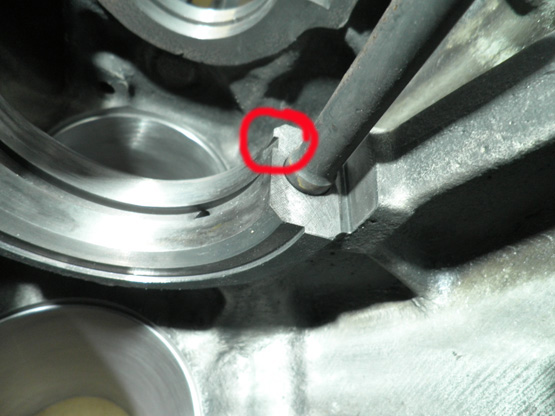

Genau angesehen sehen diese so aus. Am Motorblock und bei den Lagerböcken |
|
|

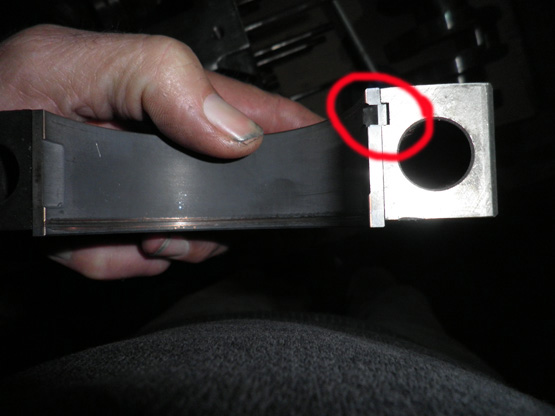

Die Lagerschalen haben Nasen . |
|
|
Die Nasen müssen genau in die Ausnehmungen. |
