Zusammenbau Schritt 6

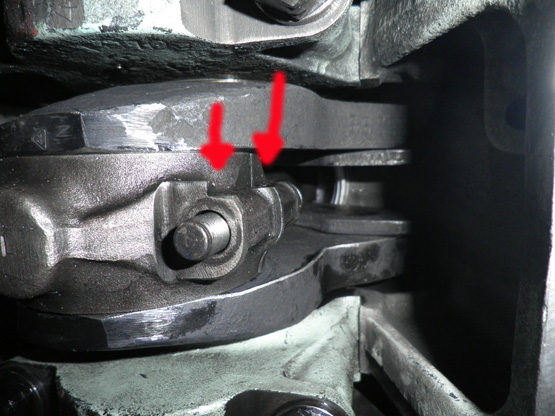

Als  nächstes mit dem Hammerstiel auf den Kolben gedrückt  und die Kurbelwelle gedreht  bist dass der Kolben ganz unten ist . Jetzt setzen wir die Lagerschale drauf mit dem Lager. Bei Einbau beachten dass sie richtig drinnen ist . Die Nummern müssen Einspritzpumpenseitig sein und die Abgeflachte Stelle in einer Flucht siehe Bild.

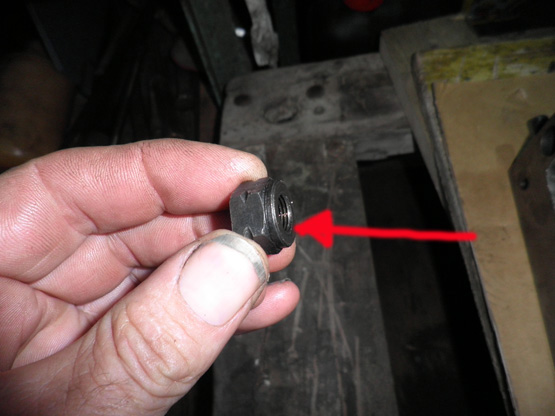

Wenn man jetzt die Muttern betrachtet  sieht man den Sechskant und eine abgerundetete Stelle. Die abgerundetete Stelle muss sich Lagerdeckelseitig  befinden .

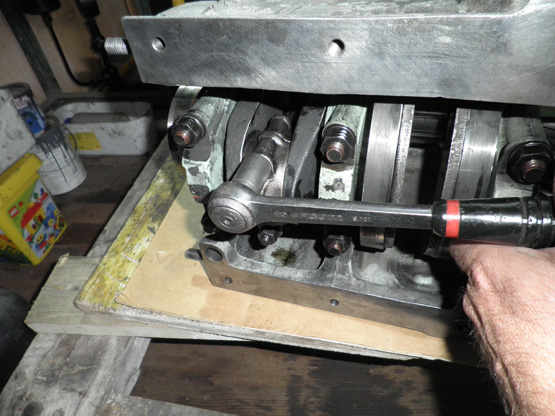

Der nächste Schritt ist dann die muttern mit der Ratsche  anziehen , aber nicht zu fest.

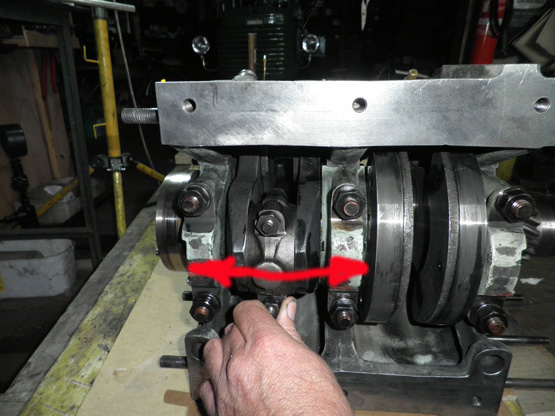

Hier macht man dann den Test ob sich das Pleuel Axial sich noch bewegen läßt. Kann man das Lager nach links und rechts noch bewegen passt es . Beim 2. Kolben machen wir dies dann auch so  und wenn alle beiden Kolben drinnen sind macht man eine Probeumdrehung. Ist alles normal gängig  zieht man die Pleuelschrauben fest .
5,5 - 6 Kp ist der Anzugsdrehmoment.

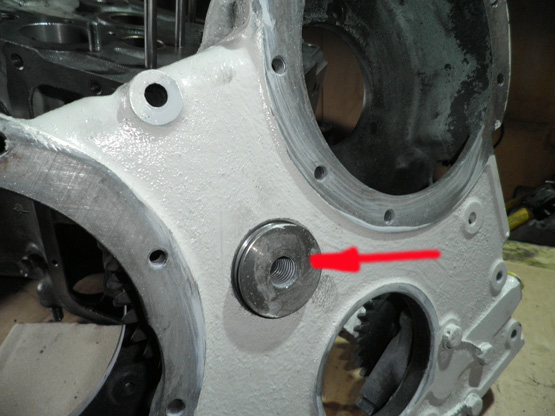

Nächster Schritt ist der Räderkasten da ziehen wir den Bolzen für das Zwischenrad raus

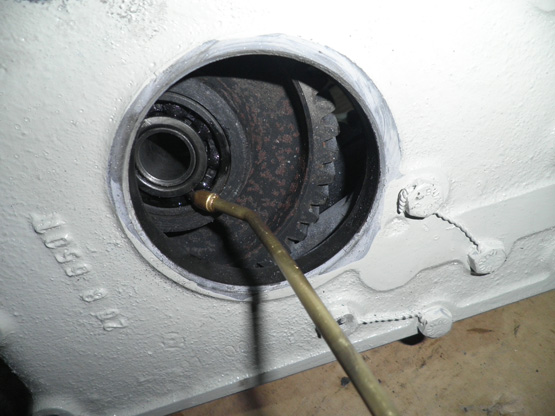

Als nächstes schmiert man die Lager vom Zwischenrad .

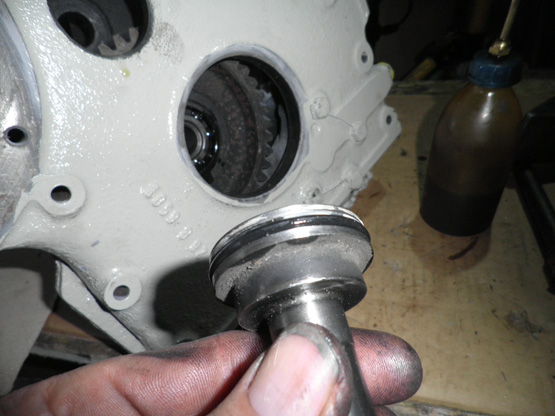

Dann tauscht man den O - Ring  vom Zwischenrad schmiert ihn gut ein

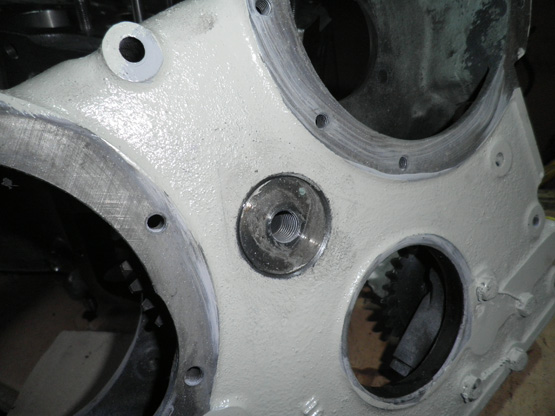

Den Bolzen wieder reingedrückt
