Zusammenbau Schritt 8
.
1 - Schraube
2 - Sprengring
3 - Konusring
4 - Halteklammer
Beim Konusring beachten dass das Halbrunde zur Halteklammer schaut .
Zusammenbau Schritt 8 |
|
.
|
|
|
|
Hier sehen wir wie es aussehen soll . |
|
|

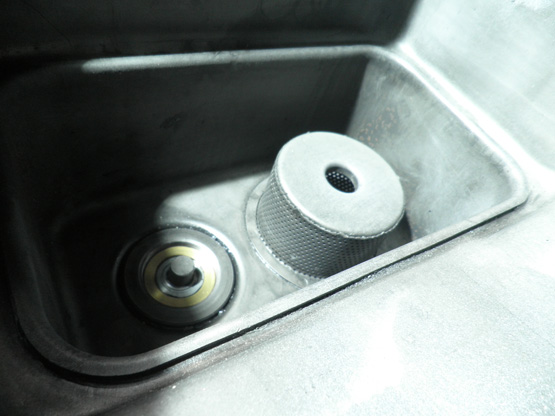

Vor dem Einbau der Ölwanne kontroliert man noch das Ölsieb ob dies auch richtig sauber ist . |
|
|

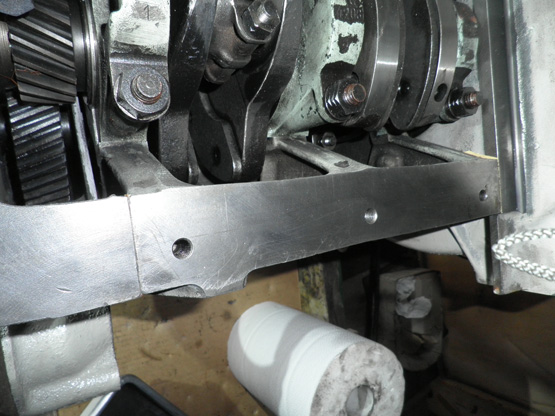

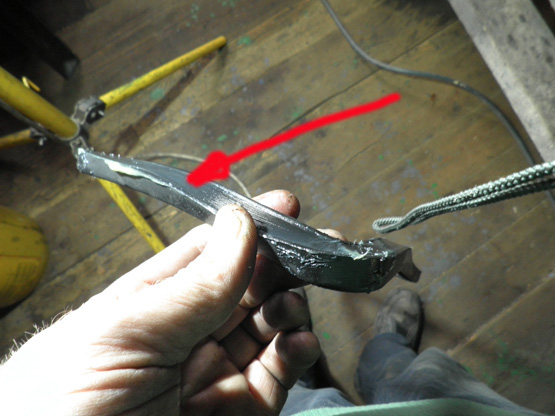

Der 188er hat eine ganz eigene Ölwannendichtung wie man sie nur selten sieht . Als erstes bestreicht man die glatte Fläche leicht nur mit Fett. |
|
|
Die Ölwanne bestreicht man auch an der Rundung über die ganze Länge leicht mit Fett. |
|
|
Dann legt man die Dichtung auf die Fläche wo die Ölwanne draufkommt. Am Bild gekennzeichnet mit S das Ölansaugrohr. |
|
|

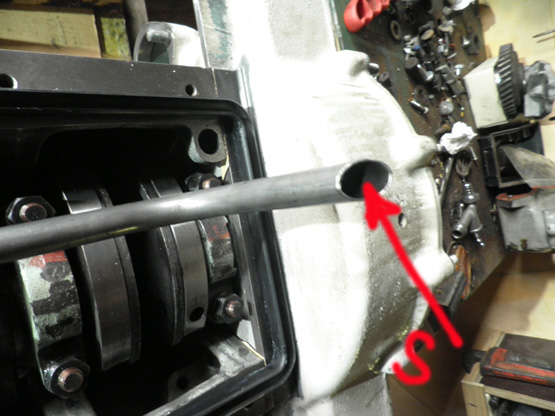

Hier am Bild mit S gekennzeichnet da muss das Ölansaugrohr hinein . Geht eigentlich sowieso nicht anders. |
|
|

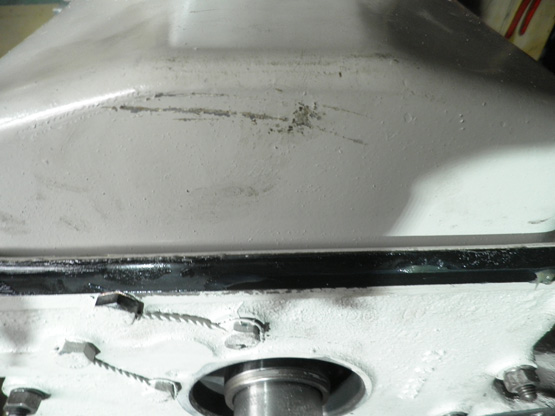

Dann setzt man die Ölwanne drauf . Einseitig hinten leicht gehoben . |
|
|
Die Befestigungsschrauben der Ölwanne in folgender
Reihenfolge 1 - Schraube 2 - Sprengring 3 - Konusring 4 - Halteklammer Beim Konusring beachten dass das Halbrunde zur Halteklammer schaut . |
