Zusammenbau Schritt 14 |
|
|
|
 |

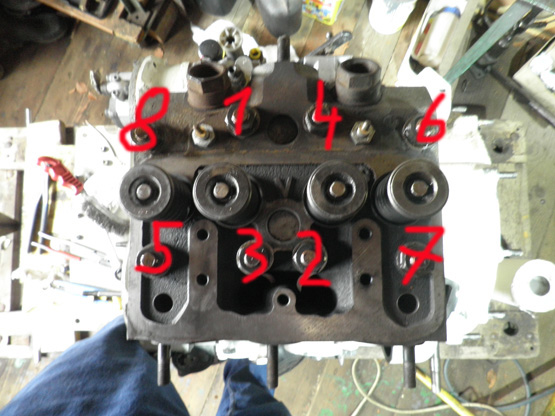

Hier die Reihenfolge in der man die Muttern festzieht. Man sollte die Muttern in 3 Schritten festziehen . Zuerst mit 5 dann mit 10 und dann auf das Endmaß festziehen. Anzugsdrehmoment 16 Kp. dann die Glühkerzen reingeschraubt . |
 |

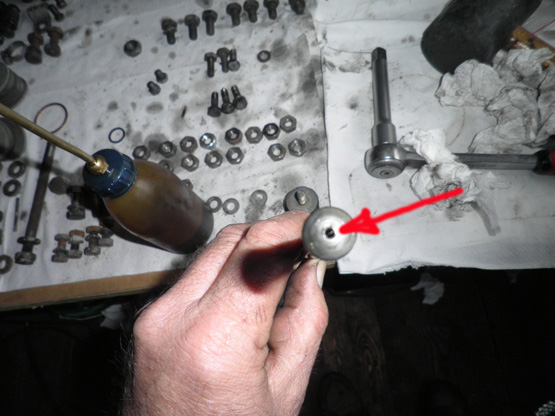

Als nächstes kommen die Ventilstößel rein. Die Stößel haben Löcher und sind innen hohl. Hier sollte man mit der Luft durchblasen damit die Bohrung auch frei ist. |
 |

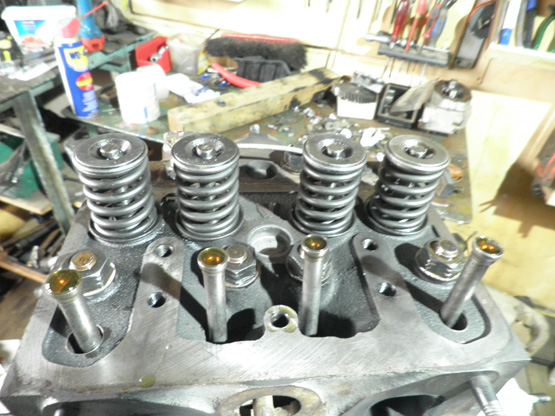

Die Ventilstößel reingesteckt mit dem Becher nach oben. In die Becher Öl reingefüllt. |
 |

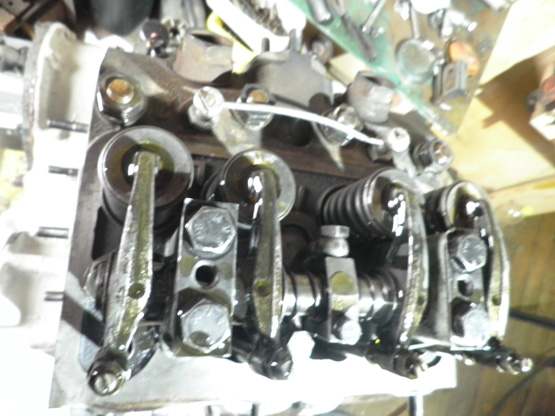

Kipphebelwelle drauf. Den Anschluß für die Schmierung angeschlossen. Die
ventile eingestellt und alles geschmiert wie am Bild. Einstellmaß der Ventile Ein 0,2 Aus 0,3 im kalten Zustand. |
 |

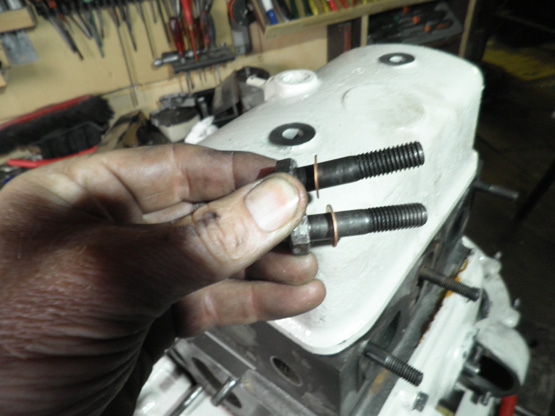

Ventildeckel drauf, die beiden Schrauben mit einem Kupferring versehen. |
 |
Dann die Wasserpumpe montiert, Deckel zur Nockenwellenrad, wenn vorhanden Antrieb für Stundenzähler und die Kupplung montiert. |
 |

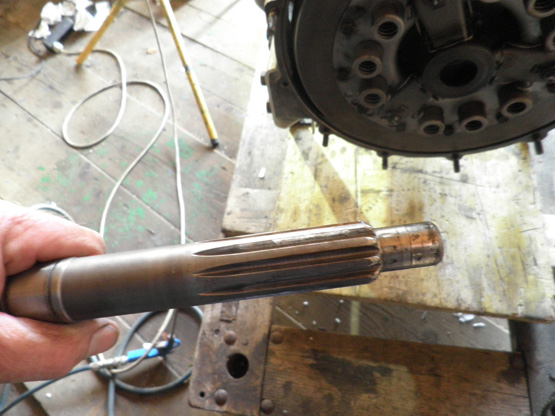

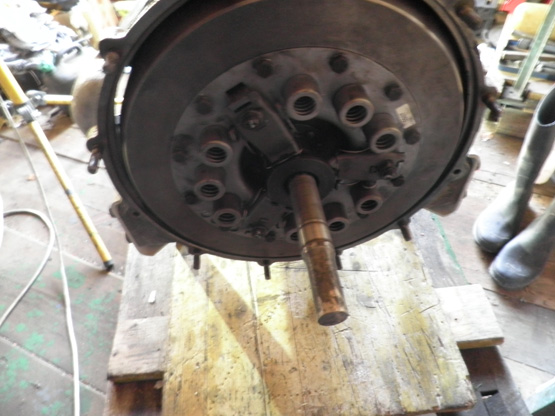

Bei der Kupplungsscheibe sollte man einen Kupplungsdorn verwenden um die Scheibe richtig Zentriert zu haben. Die Anliegefläche an der Druckplatte kontrolieren ob sie auch Plan zur Schwungscheibe ist. Normalerweise gibt es da kein Problem aber man kann nie wissen. |
 |

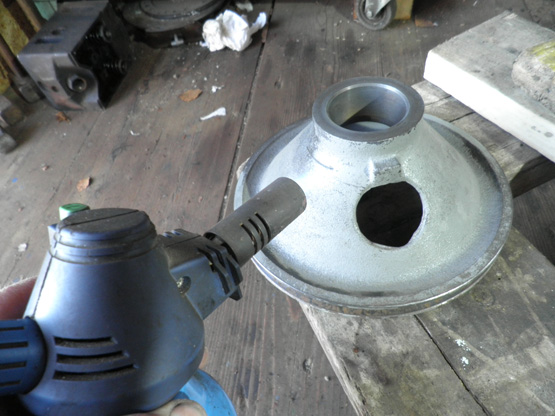

Um die Riemenscheibe leicht montieren zu können kann
man sie ein bisschen erhitzen auf so ca 80 - 100 Grad ist
Gefühlssache. da kann man sie leicht mit der Hand aufdrücken ohne schlagen
zu müssen . Als nächstes dann den Mitnehmer für die Kurbel mit Dehnschraube
reingeschraubt. Anzugsmoment 14,5 Kp |
